Termal Kamera Kurulumu Nasıl Yapılır

0 20

Bu kılavuz, Termal Sıcaklık İzleme Çözümü için ilk NVR, kamera ve Kara cisim kurulumunu ve Yapılandırmasını kapsayacaktır.

Bağımsız bir Termal Kamera kullanıyorsanız (doğrudan NVR’ye takılı değil), bağımsız Termal kamera ile Termal İzleme çözümünü kurmak için adımları izleyin

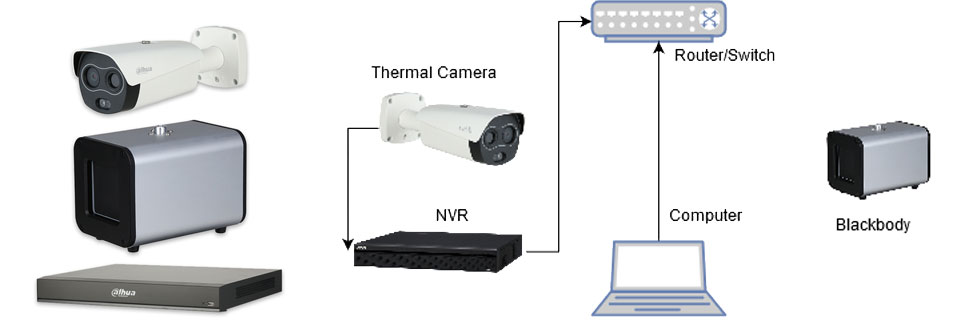

Kamera Diyagramı ile Sıcaklık İzleme NVR.png





Açıklama

altyazı

Bu kılavuz, Termal Sıcaklık İzleme Çözümü için ilk NVR, termal kamera ve Kara cisim kurulum Yapılandırmasını kapsayacaktır.

Önkoşullar

  • DH-TPC-BF3221-T  veya  DH-TPC-BF5421-T  Termal Hibrit Ağ Kamerası
  • Termal kamera en son donanım yazılımına güncellendi – TPC-BF5421-T Donanım Yazılımı Nasıl Güncellenir
  • JQ-D70Z Kara Cisim
  • Sıcaklık İzleme Fiziksel Kurulum
  • İlk NVR Kurulum kılavuzu takip edildi

Video Talimatları

NVR İlk Kurulumu ve Ürün Yazılımı Yükseltmesi:

WebUI’de Kayıt Kurulumu ve yapılandırma dahil olmak üzere Kameralı NVR aracılığıyla Toplam Termal Çözüm Kurulumu:

Adım adım talimatlar

NVR Başlatma

Yerel bir bilgisayar kullanarak NVR’yi ağ üzerinden başlatın

Kayıt Takvimi Kurulumu

Termal Kamera için Kurulum Video ve Anlık Görüntü Kaydı

Ana Menüden Yönetim  >  Kamera’ya tıklayın

Sıcaklık İzleme - NVR Kurulumu - 10-1.jpg

Kayıt Altında

Termal kamera, Kanal listesinde biri görsel kanal için diğeri termal kanal için olmak üzere iki kanal olarak görünecektir, bu örnekte Kanal 1 ve 2’dir.

Sıcaklık İzleme - NVR Kurulumu - 10-2.jpg

Yönetim  >  Depolama’yı tıklayın

Sıcaklık İzleme - NVR Kurulumu - 11.jpg

Planla’yı tıklayın

Sıcaklık İzleme - NVR Kurulumu - 12.jpg

 Termal kamera kanalı için Kayıt programını (kamera ne zaman kayıt yapacak) ayarlamak için Ayar’a tıklayın.

Sıcaklık İzleme - NVR Kurulumu - 13.jpg

Günleri seçmek ve bir Zaman Dönemi girmek için arayüzü kullanın. Kamera için kaydetmek istediğiniz Kayıt türünü seçin:  Sıcaklık Alarmının kaydedebilmesi için  Alarm  ve  IVS etkinleştirilmelidir.

tıklayın  Tamam

Sıcaklık İzleme - NVR Kurulumu - 14.jpg

Takvim güncellenecek

Sıcaklık İzleme - NVR Kurulumu - 15.jpg

Kopyala’yı tıklayın

Sıcaklık İzleme - NVR Kurulumu - 16.jpg

Termal Kameranın diğer kanalını seçin (bu örnekte Kanal 2)

Sıcaklık İzleme - NVR Kurulumu - 17.jpg

tıklayın  Tamam

Sıcaklık İzleme - NVR Kurulumu - 18.jpg

Click  Anlık  sekmesini

Sıcaklık İzleme - NVR Kurulumu - 19.jpg

Anlık Görüntü zamanlama kaydı ayarlarını önceki adımlarla aynı şekilde yapılandırın

 Kaydetmek için Tamam’a tıklayın

Sıcaklık İzleme - NVR Kurulumu - 20.jpg

Depolama  >  Kaydet’e tıklayın

Sıcaklık İzleme - NVR Kurulumu - 21.jpg

Termal Yapılandırma

Sıcaklık İzleme Çözümü ayarlarını yapılandırın

1. WebUI’nin Ana Menüsünden AI’yı seçin

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 1.jpg

2. Parametreler > Plan’a tıklayın

Termal Kanalı seçmek için açılır menüyü kullanın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 2.jpg

3. Termal Sıcaklık İzleme Planını etkinleştirmek için tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 3.jpg

Tamam’ı tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 4.jpg

AI sekmesini kapatarak (X’i tıklayarak) Ana Menüye dönün

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 4-1.jpg

4. Alarm’a tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 5.jpg

5. Termal Alarm’a tıklayın

Termal Kanalı seçmek için açılır menüyü kullanın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 6.jpg

Termal Sıcaklık İzlemeyi Seçin

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 7.jpg

6. Özelliği etkinleştirmek için kutuyu işaretleyin

Alarm durumunda istenen kamera donanımı yanıtını etkinleştirmek için kutuyu işaretleyin:

  • Kamera Sesi – kamera hoparlöründen gelen ses
  • Beyaz Işık – kameradan gelen ışık

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 8.jpg

Alarmları kaydetmek için, Kanalı Kaydet’in yanındaki kutuyu işaretleyin ve hangi kanalların kaydedileceğini seçin.

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 9.jpg

Diğer Ayarı tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 10.jpg

Alarm Yüklemeyi etkinleştirmek için işaretleyin

Tamam’ı tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 11.jpg

Alarmın tetiklenmesi için sıcaklık değerlerini ayarlayın

5. Anatomi Sıcaklık Alarm Kuralı’nın yanındaki Ayar’a tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 12.jpg

Sıcaklık raporunu etkinleştirmek için kutuyu işaretleyin – bu, tüm sıcaklık değerlerini rapor eder/gösterir

Yüksek Sıcaklık Alarmını etkinleştirmek için kutuyu işaretleyin – sıcaklık bu değerden yüksek veya bu değere eşit olduğunda bir alarm gönderilir

Tamam’ı tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 13.jpg

Algılama Bölgesi için Kural Çiz

Varsayılan olarak tüm kamera çerçevesi algılama bölgesi olarak ayarlanacaktır.

1. Kuralı varsayılan olarak ayarlamak için Temizle’yi tıklayın.

Kural Çiz’i tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 14.jpg

2. Algılama bölgesini çizmeye başlamak için çerçevenin içine sol tıklayın.

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 15.jpg

Bir kareyi/kutuyu tamamlamak için çizgiler çizmek için tıklayın ve sürükleyin

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 16.jpg

Tamamlayınız:

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 17.jpg

Bu algılama bölgesi, Canlı Görünüm arayüzünde görüntülenen mavi kutu olacaktır:

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 18.jpg

Kara cisim Kurulumu

1. Ana Menü’den Alarm > Termal Alarm’a tıklayın.

  • Termal kanalı seçmek için açılır kutuyu kullanın
  • Blackbody Error’ı seçmek için açılır menüyü kullanın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 19.jpg

2. Etkinleştirmek için kutuyu işaretleyin

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 20.jpg

Varsayılan Kara cisim kuralı ekranda mavi bir kutu olarak görüntülenecektir.

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 21.jpg

Kutuyu konumlandırmak için sürüklemek için tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 22.jpg

Kutunun boyutunu ayarlamak için köşeleri tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 23.jpg

Blackbody’nin ayarlarını yapmak için Blackbody Parameter’ın yanındaki Setting’i tıklayın.

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 24.jpg

Etkinleştirmek için kutuyu işaretleyin

İstenilen Kara cisim parametrelerini girin (çoğu senaryo için varsayılan olarak bırakın)

Kara cisim sıcaklığı 95 F / 35 C olarak ayarlanmalıdır

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 25.jpg

Kaydetmek için Tamam’a tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 26.jpg

Ek Alarm Parametreleri

Hangi Kanalların video olarak kaydedileceğini seçin

Etkinlik sırasında çekilen anlık görüntü/görüntüler için Resim Depolamayı etkinleştirmek için işaretleyin

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 27.jpg

2. Daha Fazla Ayar’ı tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 27-1.jpg

Alarm Yükleme’nin yanındaki kutuyu işaretleyin

İstediğiniz diğer Alarm parametrelerini seçin:

  • Mesajı Göster
  • zil
  • Gönder – Dahua Kaydedicide E-posta Bildirimleri Nasıl Kurulur
  • Kayıt

Tamam’ı tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 27-2.jpg

Tüm ayarları kaydetmek için Tamam’a tıklayın

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 28.jpg

Etkinlik Doğrulama

Canlı Görünüm, algılama bölgesini ve Kara cisim referansını görüntüler

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 29.jpg

Yapılandırma tamamlandığında, sıcaklık ölçümünü doğrulamak için Canlı arayüze gidin

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 30.jpg

Canlı Görünüm (yerel arayüzde/monitörde) algılama bölgesini ve kara cisim referansını gösterir

Canlı Görünüm (Sağ tıklama >  AI Modu  etkin)

  • Sıcaklık algılama değeri görünecektir
  • İstatistikler ekranın sağ üst köşesinde görüntülenecektir
  • Canlı etkinlikler ekranın sağ tarafını dolduracak

Sıcaklık İzleme - NVR Kurulumu - Termal Kurulum 31.jpg

  • Ekrandaki ölçüm değerini kontrol edin
  • Termometre gibi sıcaklık için başka bir cihazdaki değerle karşılaştırın:

termometre ile sıcaklık kontrolü.JPG

Termal Kamera Yapılandırması:  (her bölümü genişletmek için tıklayın)

 En son üretici yazılımını kontrol edin ve yükseltin

 Açık termal insan vücudu sıcaklık ölçümü

İnsan sıcaklığı ölçümü kurallarını belirleyin

Kara cisim parametrelerini ayarla

Gelişmiş/Diğer Ayarları Yapılandırın

Ortam sıcaklığını kontrol edin
