DVR Firmware Yükseltme Yöntemi Tüm Modeller

Hedefler

Bu kurstan sonra şunları yapabileceksiniz:

Yerinde bilgi almak için araçları nasıl kullanacağınızı öğrenin .

Cihazı test etmek için temel bilgilere hakim olun.

İlk yerinde bilgileri merkezden alın ve müşteri tarafına hızlı yanıt verin.

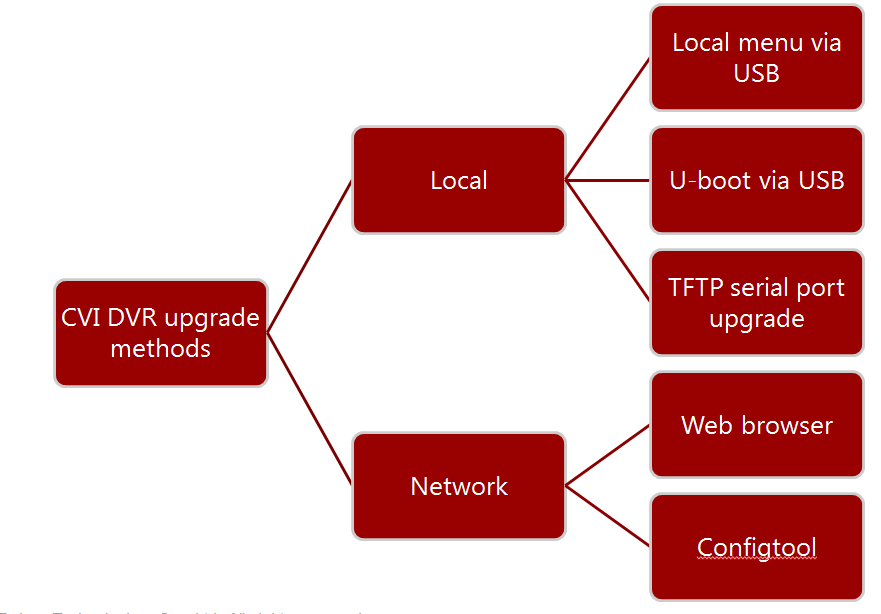

【HDCVI için Donanım Yazılımı Yükseltme Yöntemi】

Firmware Kontrolü

Aşağıdaki arabirimden aygıt yazılımının en son aygıt yazılımı olup olmadığını kontrol edebilirsiniz . Sonuncusu değilse, müşterilerimize her zaman en yenisine yükseltmelerini öneriyoruz.

Yol: YÖNETİM-SİSTEM-YÜKSELTME-Çevrimiçi Yükseltme

Web İstemcisinden Firmware Yükseltme

Cihazın ürün yazılımını web arayüzünden yükseltebilirsiniz.

Yol: YÖNETİM-SİSTEM-YÜKSELTME-Sistem Yükseltme

gv0n KotEPLOqrnQ8naGaeIwW8wS 1Z9zQ

Configtool ile Firmware Yükseltme

Cihazı oturum açmadan yükseltmek için ConfigTool’u kullanabilirsiniz.

JHWY4OZSMB17ZFsn1gPnbzLkaYiqZLE87w

Yerel Menüden Firmware Yükseltme

Bir USB flash disk hazırlayın ve aygıt yazılımını USB flash diske kopyalayın. Yükseltme dosyalarını içeren USB depolama aygıtını aygıtın USB bağlantı noktasına takın.

Yol: Ana Menü> SİSTEM> YÜKSELTME

nu 9OKK3UDHbo3kY3R3ahLReVHNA5aU Sw

Sistem Yükseltme öğesine tıklayın.

Yükseltmek istediğiniz dosyaya tıklayın.

Başlat öğesini tıklayın.

Yerel U-boot Yükseltmesi

U-boot, cihazı yükseltmenin çok basit ve kolay bir yoludur.

Bir U disk hazırlayın.

Sabit yazılım dosyasını açın ve u-boot.bin.img ve .img’yi U diskin kök dosyasına koyun.

Cihazı kapatın, U diskini cihazın USB portuna takın.

Cihazı açın. Sistem onu ​​otomatik olarak yükseltecektir. Ardından U diskini çıkarın.

NOT: U-önyükleme, N8 platform XVR için geçerli değildir.

TFTP Seri Bağlantı Noktası Yükseltmesi

Bazı zor durumlarda, CVI çalışmıyor veya başka şekillerde yükseltilemiyor, o zaman TFTP seri port yükseltmesini kullanabiliriz.

Bilgisayarda RS232 seri bağlantı noktası varsa, sürücüye ve USB-232 dönüştürücüye gerek yoktur.

Bilgisayarda RS232 seri bağlantı noktası yoksa, önce USB-232 dönüştürücünün sürücüsünü kurun.

USB-232 dönüştürücüyü bilgisayara takın, otomatik olarak tanımlayacak ve çalıştıracaktır.

Seri bağlantı noktası numarasının aşağıdaki yoldan emin olabilirsiniz:

Sağ tıklama bilgisayar öznitelikleri-aygıt yönetimi-bağlantı noktası (COM ve PLT)

Seri bağlantı noktası numarasını kontrol edin

RS-232 Bağlantısı

Lütfen kayıt cihazı ile bilgisayar arasındaki bağlantıya aşağıdaki gibi bakın:

GMsmZb0LfXI5O ihlyZAPLk6lQAhjjrg3A

TFTP Seri Bağlantı Noktası Yükseltmesi

SecureCRT’yi kurun ve çalıştırın, bir seri bağlantı noktası bağlantısı oluşturun.

File-Quick Connection’a tıklayın

Protokolü seri protokol olarak seçin

Bağlantı noktasını seri bağlantı noktasının gerçek bağlantı noktası numarası olarak ayarlayın

Veri girişinin kayıt cihazındakilerle aynı olduğundan emin olun.

Varsayılan olarak 115200 olan Baud hızını seçin.

Veri bitleri varsayılan olarak 8’dir.

RTS / CTS’nin işaretini kaldırın, varsayılan olarak işaretlidir.

5nlUvf1pfDFtMP4D61bjdR0hYjyTA9RHnA

Seri penceresine girin, CVI DVR’ı manuel olarak yeniden başlatın ve ekran aşağıdaki gibi yazdırılacaktır:

UbFSvRzuI7sAwJb7hsq7hGY1IjPnz8BTVw

Otomatik başlatmayı durdurmak için herhangi bir tuşa basın gösterildiğinde, 1 saniye içinde hızlı bir şekilde 3 “*” girin, aksi takdirde sonraki # moduna giremezsiniz.

# Moduna başarıyla girdiğinizde, seri değerlerini düzenleyebilirsiniz.

setenv ipaddr < CVI DVR IP adresi >

setenv maskesi <CVI ağ maskesi>

setenv gatewayip <CVIDVR’nin geçidi ip’i>

Saveenv

setenv serverip (TFTP sunucusu ip sunucusunun ip adresi>

TFTP sunucusunu kurun ve çalıştırın, CVI DVR ve TFTP sunucusunun birbirine ulaştığından veya ping atabildiğinden emin olun.

Doğru bellenimi edinin ve sıkıştırmasını açın, tüm dosyaları tek bir yola koyun ve bu yolu TFTP olarak seçin.

Ul5uCOvt3DEVtJu14jIKeBfOI6TZfsGG5g

Aygıt yazılımını çalıştırmak için run da yazın

xxbMI2kWp eI06jbzAzZOFIihJ 9RPg05Q

Yükseltme bittikten sonra run up yazın

ndLGNOj77MVWTZbzJGjrTo0VTgEep9wIkg

NOT: U-önyükleme, N8 platform XVR için geçerli değildir

DVR’ı yeniden başlatmak için önyüklemeye girin. TFTP sunucusunu kapatın.

CVI Kamera için Firmware Yükseltmesi

CVI kamerayı CVI DVR’nin yerel menüsü aracılığıyla yükseltebilirsiniz.

Ana Menü> KAMERA> KOAKSİYEL YÜKSELTME

Yükseltme dosyalarını içeren USB depolama cihazını takmanız gerekir.

Gözat’ı tıklayın.

Yükseltme dosyasını seçin ve ardından Tamam’a tıklayın.

Yükseltmek istediğiniz kanalın onay kutusunu seçin.

Yükseltmeyi Başlat’ı tıklayın.

Yükseltme başarılı olursa, sistem yükseltmenin tamamlandığını belirten bir mesaj açar.

DyF7qdw uDhefbVTIeWoXmRVNhD 7vcWUA

【VLC Media Player Giriş】

VLC media player, IPC’yi XVR’ye bağlarken kenetlenme sorununu gidermemize yardımcı olarak RTSP gerçek zamanlı iletim akışını oynatabilir.

URL biçimi aşağıdaki gibidir:

rtsp: // <Kullanıcı Adı>: <Parola> @ <IP Adresi>: <Bağlantı Noktası> / cam / realmonitor? channel = 1 & subtype = 0
kanal: Kanal, 1-768; alt tür: Kod-Akış Tipi, Ana Akış 0, Alt Akış 1.

Örneğin: rtsp: // admin: admin123@192.168.1.111: 554 / cam / realmonitor? Channel = 1 & subtype = 0

2T8HZZAz6VUpI gXQk6QmtHpbGiZNhTmQw

RTSP bağlantı noktası numarasını ve akış biçimini web tarayıcısından da kontrol edebilirsiniz.

Yol: YÖNETİM-NETORK -CONNECTION

Y Tp06rdrNY pTqgOAzlzEhajy2Ovz8qPA

VLC media player’ı kurun.

VLC media player’ı çalıştırın.

Medya’ya tıklayın ve açık  akışını seçin

ofBDiiId8OFHDT7BQVCsNELe7hp4pXt76A

iarjSijFjNELEnUG KDooCsoU0FV6 d2HA

Videoyu oynatın ve XVR veya IPC’nin sorunu olup olmadığını kontrol edin.

IPC’den gelen VLC akışı normalse, bunun XVR’nin sorunu olduğuna karar verebiliriz. Analiz için bir paket yakalamanızı öneririz.

Paketi küçük yapmak için lütfen işlem sırasında IP paketini filtreleyin.

Önce yakalamaya başlayın, ardından akışı çağırmak için VLC’yi kullanın, tüm RTSP bağlantı sürecinin yakalandığından emin olun.

tQ7PvCoq2eD0c87zsyvAqrKQyjVRmfIc4g

【Wireshark】

lWireshark’ı kurun ve çalıştırın.

Yakalamak istediğiniz kartını seçin ve Başlat’a tıklayın.

WyTJ6iFm4XDawh4HqucG2m6m9ACJsRYbA

Canlı yakalama arayüzünü gösterecektir.

Sorun tekrarlandıktan sonra, yakalamayı bırakın ve kaydedin.

0GNHIT8PsD4tCBqOsXbYcyTBPE ZfhP4sA

IP Filtresi İşlevi

CVI DVR’ın IP adresini filtrelemek istiyorsanız, şunları filtreleyebilirsiniz:

ip.addr = = 172.11.4.37

JxzvEBgdsgEYBh6o Tr2rJYA5WANkUbitQ

Hem CVI DVR hem de IPC’nin 2 IP adresini filtrelemek istiyorsanız, şunları filtreleyebilirsiniz:

ip.addr == 172.11.4.37 && ip.addr == 10.172.18.125

cWZxy kefWNLHOK7IVNl7FCA l8Pu67rQ

【RS232 Seri Port Yazdırma】

Bazı zor durumlarda, analiz için seri bağlantı noktası seri yazdırma bilgilerini alabiliriz.

Bilgisayarda RS232 seri bağlantı noktası varsa, sürücüye ve USB-232 dönüştürücüye gerek yoktur.

Bilgisayarda RS232 seri bağlantı noktası yoksa, önce USB-232 dönüştürücünün sürücüsünü kurun.

USB-232 dönüştürücüyü bilgisayara takın, otomatik olarak tanımlayacak ve çalıştıracaktır.

Seri bağlantı noktası numarasının aşağıdaki yoldan emin olabilirsiniz:

Sağ tıklama bilgisayar öznitelikleri-aygıt yönetimi-bağlantı noktası (COM ve PLT)

Dlhk7aFlQCdC5zqkZBntr51erp2d2mTFfw

RS-232 Bağlantısı

lLütfen kayıt cihazı ile bilgisayar arasındaki bağlantıya aşağıdaki gibi bakın:

EBAzLB TSk9GDTGEbh6dXbMVf2rHECsl9w

SecureCRT’yi kurun ve çalıştırın, bir seri bağlantı noktası bağlantısı oluşturun.

File-Quick Connection’a tıklayın

4 8tfBFIU5drDlOByMVMEndlaBFYiG43ew

Protokolü seri olarak seçin

Bağlantı noktasını seri bağlantı noktasının gerçek bağlantı noktası numarası olarak ayarlayın

Veri girişinin kayıt cihazındakilerle aynı olduğundan emin olun.

Varsayılan olarak 115200 olan Baud hızını seçin.

Veri bitleri varsayılan olarak 8’dir.

RTS / CTS’nin işaretini kaldırın, varsayılan olarak işaretlidir.

Gngq9u7B3LRXS3dCenl A3P37sMS938cmA

Seri penceresine girin, CVI DVR’ı manuel olarak yeniden başlatın ve ekran aşağıdaki gibi yazdırılacaktır:

OjXC1TjKrVylDwluzlICEjvQaRwaaS lEQ

Otomatik başlatmayı durdurmak için herhangi bir tuşa basın gösterildiğinde, 1 saniye içinde hızlı bir şekilde 3 “*” girin, aksi takdirde sonraki # moduna giremezsiniz.

# Moduna başarıyla girdiğinizde, seri değerlerini düzenleyebilirsiniz.

dh_keyboard 0 ayarla

Kayıt etmek

çizme.

Cihaz yeniden başlayacak ve tüm seri günlüğü otomatik olarak yazdıracaktır.

Günlük, sorunun tekrarlandığı zamanı kapsamalı, günlüğü kısa ve kesin yapmalıdır.

İşlem tamamlandıktan sonra, lütfen dh_keyboard değerini tekrar 1’e ayarlamayı unutmayın.

WhNerYl3XmCbl0sQ9ko BEpIX8uQ5TNqhQ

【USB Flash Disk Yazdırma】

RS232 günlük bilgisi daha eksiksiz olsa da, bazı durumlarda kullanımı basit ve kolay olduğu için USB flash disk yükseltmesini de öneriyoruz.

Dh_keyboard = 1 olduğundan emin olun, varsayılan olarak değeri 1’dir. Bir USB flash disk hazırlayın.

CVI DVR’ı açmadan önce USB flash diski takın.

Açın, sorun tekrarlandığında cihazı menü aracılığıyla manuel olarak kapatın.

USB diski alın ve USB diskteki tüm dosyaları kopyalayın ve Ar-Ge’ye gönderin.

Paketi Yakalama ve USB Flash Diskte Yedekleme

Bazı durumlarda, örneğin, kablosunu bağladıktan sonra cihaz anormal hale geliyor, uzaktan ziyarette video gecikmesi gibi, analiz etmek için paketleri de yakalamamız gerekiyor. Genel olarak konuşursak, tüm nedenleri RS232 arayüzü üzerinden bulabiliriz, çok az durumda paket yakalama gerektirir.

Yol: Ana Menü> BİLGİ> > Ağ Testi

Cihaza bir USB depolama cihazı bağlayın.

Yenile’yi tıklayın.

II eO5GP1g8dko0B6ksp3KQAepNawqV4Rg

Aygıt, USB depolama aygıtını algılamaya başlar ve adını Aygıt Adı kutusunda görüntüler.

Yakalamak ve yedeklemek istediğiniz verilerin rotasını seçin.

Sniffer Packet Backup alanında, Browse seçeneğini tıklayın.

Rotayı seçin.

Paket yakalamaya ve yedeklemeye başlamak için simgeye tıklayın.

om9cb6Cktq6pv yBOFV4BRfGKH4ZLkhAA

Bir seferde yalnızca bir LAN’ın veri paketi yakalanabilir.

Yakalama başladıktan sonra, web oturumu açma ve izleme gibi diğer işlemleri gerçekleştirmek için Test arayüzünden çıkabilirsiniz.

Yakalamayı durdurmak için simgeye tıklayın.

VpN UVCwEXYCw ogcF48zFnAG8gYdvF8ZA

Yedekleme verileri, “LAN adı-zaman.pcap” adlandırma stili altında seçilen rotaya kaydedilir. Wireshark yazılımını kullanarak bunu açabilirsiniz .

【Özet】

Bir HDCVI ürününde sorun giderme için araç kullanım talimatlarını öğrenin ve ustalaşın.

Birkaç yükseltme yöntemi, wireshark, VLC ve günlük yazdırma yöntemlerini tanıtın.
